如何有效測試LED燈的啓動、上升和頻閃效應
发布时间:2018-8-20 阅读:277

由于LED固態照明産品具有的發光效率好,壽命長,可靠性高等獨特特性,因而越來越受市場和消費者的青睐。但同時由于LED響應速度快,而且也不具備傳統燈具的熱慣性和余輝效應,所以深受電流波動的影響,電流的波動直接影響到光通量的輸出,光源閃爍就是光通量變化的外在體現,所以LED照明产品的闪烁问题也引起了大家的关注。对此在2012年12月14日,欧盟在其官方公报上正式发布了第(EU) NO 1194/2012号条例《欧洲议会与欧盟理事会第2009/125/EC号指令关于定向灯、LED燈及其相关设备的生态设计要求之实施细则》。对应2009年3月18日发布的欧盟委员会第(EC) NO 244/2009号条例《欧洲议会与欧盟理事会第2005/32/EC号指令关于非定向家用灯的生态设计要求之实施细则》,至此欧盟对LED燈形成了完整的强制性生态设计要求。启动时间和上升时间作为功能要求的两个指标,在行业内越来越得到制造厂商的重视。

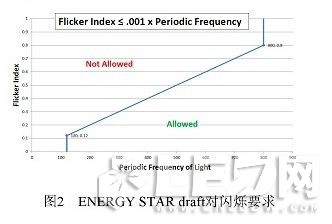

  刚刚我们有说到LED照明产品的闪烁效应,但很多人不清楚它到底是什么意思。光源闪烁的实质是光通量的波动,实质光源在交流或脉冲直流的驱动下,光通量,照度或亮度随电流幅值的周期性变化而发生相应的变化,人眼到人脑对这一变化产生的主观反应。通常闪烁按人的感受分为可见闪烁(Visible Flicker)和不可见闪烁(Invisible Flicker)。频率大于100Hz时,人眼感受不到闪烁现象,但仍会造成眼睛疲劳,头痛等,这就是颜闪效应,普遍认为500Hz以内都存在该效应。对此美国能源之星(ENERGY STAR lamps V1.0 draft 4在调光性能的要求中规定了闪烁需满足的条件,使用于所有灯具。如下图所示:

LED照明

  光源閃爍允許的範圍是:

  1、頻率不小于120Hz;

  2、120Hz-800Hz频率范围内,F1<0.001 X 频率

  3、頻率大于800Hz時,對F1無要求;

  4、頻率不確定時,PF<30%;

  另外,緊湊型熒光燈光輸出頻率需在20-30KHz,或大于40KHz。

  光源闪烁的本质是光通量的不稳定。在检测光源随时间的波动时,既可以测试亮度的变化曲线,也可测试相同条件下光通量或光照度的变化曲线。ENERGY STAR(V1.0)规定了闪烁flicker的测量要求:

  1、電源和測量儀表,需滿足LM-79-08要求;

  2、帶存儲功能多通道示波器,必要時可加衰減探頭。采樣率大于2kHz,采樣時間大于100ms;

  3、光度探頭,V(入)校正,且相應時間需滿足要求;

  4、对于绝对值测光(absolute photometry):测量绝对值需要积分球;对于相对值测光(relative photometry):确保探测器能够测量相对光输出,且只接受来自待测光源的光。

  测量之前,紧凑型荧光灯需要老炼100小时,测量前需预热。LED燈不需老炼,环境温度在25+/-5度。
